三相費控智能電能表

類別：485遠傳電表

簡介：DTZY1225-Z型三相費控智能電能表采用了新設計的專用數字集成電路和超低功耗16位MCU，可以直接準確測量合相正反有功、四象限無功電量和各分相正反有功電量?？梢赃M(jìn)行4種費率、14個時區、14個日時段（8套）、30個節假日及周休日等設置，具有有功大需量記錄功能，對有功功率、無功功...

全國咨詢服務熱線:13428780787

立即采購在線咨詢

產品介紹
產品參數

產品用途

Product use

DTZY1225-Z型三相費控智能電能表采用了新設計的專用數字集成電路和超低功耗16位MCU，可以直接準確測量合相正反有功、四象限無功電量和各分相正反有功電量?？梢赃M(jìn)行4種費率、14個時區、14個日時段（8套）、30個節假日及周休日等設置，具有有功大需量記錄功能，對有功功率、無功功率、電壓、電流、功率因數等用電參數進行實時測量和處理，具有紅外RS485、電力載波通訊抄表（各通訊接口電氣隔離防護，相互通信不受干擾）、有功無功脈沖輸出、負荷記錄等功能。數據顯示采用寬溫度范圍的大屏幕中文液晶，便于人工抄表記錄。
本產品采用SMT工藝和先進設備制造，嚴格按照ISO9001：2000控制過程工藝和質量。高度集成化設計和防靜電、防雷、瞬變干擾抑制等多種抗干擾設計，關鍵元器件均采用知名品牌的低功耗、長壽命器件?？棺冃?，抗腐蝕，抗老化，絕緣和密封性能良好。
該表性能指標符合DL/T 614–2007，GB/T17215.301-2007標準中對多功能電能表的各項技術要求，通信規約符合DL/T645–2007協議及其備案文件。

工作原理

Working principle

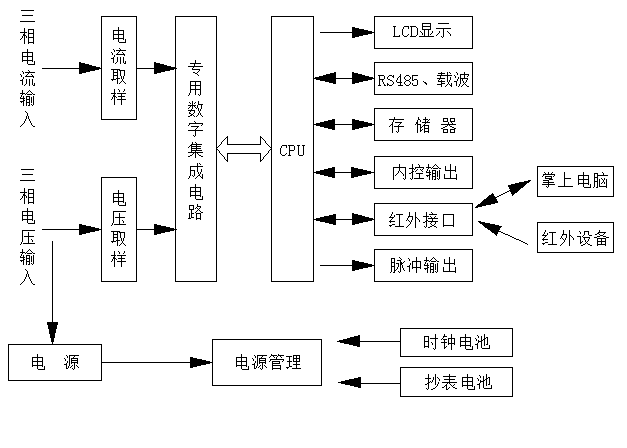

三相費控智能電能表是由測量單元和數據處理單元等組成，除計量有功、無功電能量外，還具有分時費率、測量需量等功能，并能顯示、存儲和輸出數據的電能表。功能原理如下圖所示

電能表工作時，電壓、電流經取樣電路分別取樣后，送入專用電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了專用的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善。

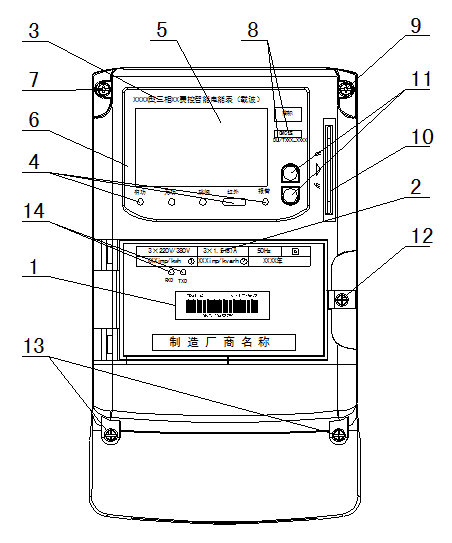

外形圖

序號	名稱
1	條形碼
2	電流，電壓等參數
3	電能表型號及名稱
4	指示燈及紅外通信口
5	液晶區域
6	銘牌
7、9	上蓋封印螺絲
8	CMC許可證及制造標準
10	IC卡卡口
11	上下翻按鈕
12	編程按鈕蓋封印螺絲
13	端子蓋封印螺絲
14	通信模塊指示燈

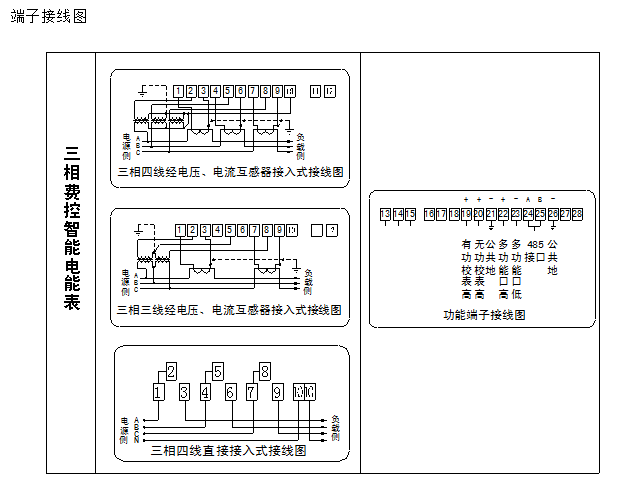

電表的安裝及接線

Installation and wiring of electric meter

電表的安裝

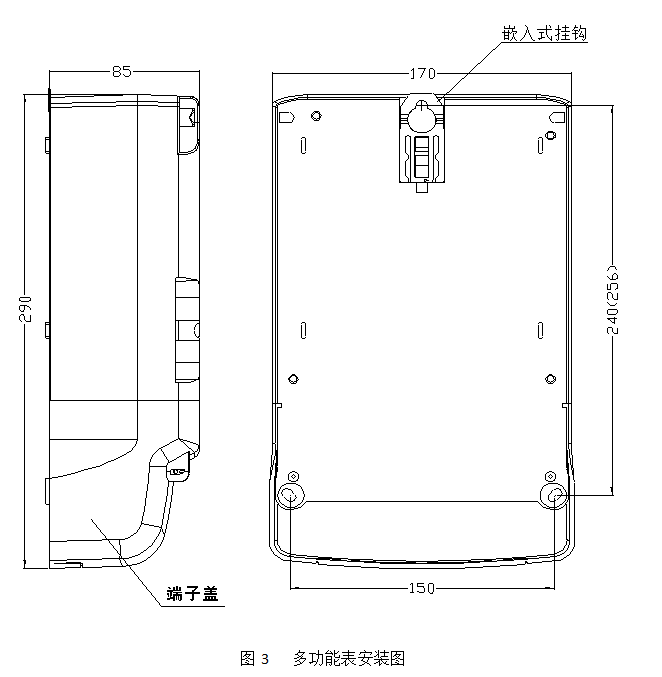

電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。電表上部有掛鉤螺釘孔，用M4掛鉤螺釘固定，電表下部有2個安裝孔，用M410或M412普通螺釘固定在接線板上，多功能表安裝圖如下圖3：

外形安裝及說明

Outline installation and instruction

技術參數 TECHNICAL PARAMETER
精度等級 ? ?有功1級 ? ?無功2級?	參比電壓 ? ? ?3×220/380V ? ?3×57.7/100V (三相四線) ? ?? 3×100V（三相三線）
額定電流 ? ? ?3×1.5(6)A、3×5(20)A、3×10(40)A、3×15(60)A、3×20(80)A	額定頻率 ? ? ?50Hz
起動電流 ? ? ?0.004In(1級) ? ?無功 0.005In (2級)	潛動 ? ? ? ? ?具有防潛動邏輯設計
外型尺寸 ? ? ?290×170×85 mm	重量 ? ? ? ? ?約2.7kg

規格型號與脈沖常數對照表

類??別	參比電壓Un(V)	電流Imax(A)	有功脈沖常數(imp/kWh)	無功脈沖常數(imp/kvarh)
三相三線	3×100	6	20000	20000
三相四線	3×57.7/100	6	20000	20000
	3×220/380	20	800	800
		40	400	400
		60	400	400

電氣參數

正常工作電壓	0.8Un～1.1Un
極限工作電壓	0.75Un～1.20Un
電壓線路功耗	≤1.5W和6VA
電流線路功耗	＜0.4VA
時鐘電池電壓	3.6V_DC
停電顯示電池電壓	6.0V_DC

費率工作參數

時鐘準確度(日誤差)	≤0.5S
電池容量	≥1000mAh
停電后數據保存時間	≥10年

氣候條件

正常工作溫度	-25℃～+55℃
極限工作溫度	-30℃～+60℃
存貯和運輸溫度	-40℃～+70℃
存儲和工作濕度	≤85%

技術參數

費率數	4
時段數	14
顯示	LCD
通訊波特率	電力載波:??2400bps RS485: ??1200bps、2400bps、4800bps、9600bps 紅外: ????1200bps
通訊規約	DL/T645–2007《電子式多功能電能表通信規約》及其備案文件
