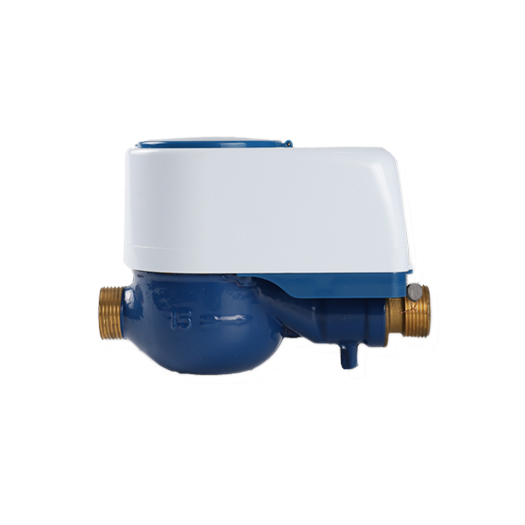

光電直讀閥控水表

類別：光電直讀水表

簡介：光電直讀閥控水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表，且采用低功耗設計，平常無須供電，僅在抄表或閥門時才需要對它供電。

全國咨詢服務熱線:13428780787

立即采購在線咨詢

產品介紹
產品參數

產品用途

Product use

光電直讀閥控水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表系統中機電轉換零誤差的電子遠傳水表，且采用低功耗設計，平常無須供電，僅在抄表或閥門時才需要對它供電。

產品特點

PRODUCT FEATURES

		本系列遠傳水表采用旋翼式計量結構
		計量準確度高，始動流量小，外觀美觀，讀數方便等特點
		采用低功耗光電編碼無源直讀技術
		控制功能，自帶閥門，可根據管理需要進行開關，防止惡意拖欠水費

安裝使用與維護方法

INSTALLATION AND MAINTENANCE

① 選擇水表的口徑，應根據安裝地點的流量大小而定

② 安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表。冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和水龍頭打開，可防止水表因冰凍膨脹損壞。建議安裝在專用水表箱內

③ 水表應水平安裝，字面朝上，箭頭方向與水流方向相同

④ 新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝水表，以免造成水表故障

⑤ 為了計量準確，水龍頭應高于水表

⑥ 若水表裝在鍋爐進水管處，應防止熱水回流燙壞水表

⑦ 水表不應直接與管道連接，水表與管道間應通過接管，密封墊圈，連接螺母連接。拆裝水表時，切不可用力硬板，以免扭壞表殼

⑧ 應避免水表承受由管道和管件造成的過度應力。必要時，應將水表安裝在底座或托架上

⑨ 水表前后應安裝閥門，方便檢修和更換

技術參數

TECHNICAL PARAMETER

產品型號：LXSY-15～25 FK

工作電壓：DC 36V

抄表工作電流≤9.0mA

靜態工作電流≤1.3 mA

閥門開/關總線電流≤50 mA

閥門開/關電機閥輸入電流≤30 mA

水溫度：0.1℃~+45℃

濕度：0~95%RH

存儲溫度：-25℃~+65℃

溫度等級：T30（冷水） ? T90（熱水）

最大允許通水壓力：1 MPa

壓力損失等級：△p63

閥門類型：電機閥

準確度2級

與上位機通訊方式：M-bus現場總線

通訊傳輸速率：2400 baud

通信規約：DL/T645、CJ/T 188和內部協議

（或用戶指定規約）

通訊傳輸最大距離：300m；

（通信線規格AVVR2×0.75）

單表閥門開/關時間：8S

總線引腳ESD保護超過10kV

短路電流保護

針對總線開路、短路、空閑等故障保護

流量參數

FLOW PARAMETERS

型號	公稱口徑 DN（MM）	準確度等級	過載流量Q₄	常用流量Q₃	分界流量Q₂	最小流量Q₁
型號	公稱口徑 DN（MM）	準確度等級	M3/H
LXS-15FK	15	2級	3.125	2.5	0.050	0.025
LXS-20FK	20	2級	5.00	4.0	0.080	0.040
LXS-25FK	25	2級	7.875	6.3	0.128	0.063
注：最大允許誤差從包括最小流量（Q1）在內至不包括分界流量（Q2）的低區中最大允許誤差為±5% 從包括分界流量（Q2）在內至包括最大流量（Q4）的高區中的最大允許誤差為±2%

安裝尺寸

INSTALLATION DIMENSION

口徑	長度L	長度L1	寬度B	總高H	連接螺紋		重量 (銅殼）	連接線
mm					d	D	kg	m.
DN15	258	165	85	116	R1/2	G3/4	約1.4	0.8
DN20	298	195	85	116	R3/4	G1	約1.7	0.8
DN25	345	225	86	116	R1	G1 1/2	約2.5	0.8
