產品用途

Product use

單相費控智能電能表，用于計量額定頻率為50Hz的交流單相有功電能，實現先付費后用電的管理功能。
本產品采用專用超大規模集成電路及SMT工藝制造，關鍵元器件均采用知名品牌的低功耗、長壽命器件，整機設計采用了多種抗干擾技術，提高了產品的的可靠性和使用壽命，數據顯示采用大屏幕中文液晶，便于抄表。
本產品可以直接準確計量正反向有功電量，并依據相應的費率設置進行多費率計量，可存儲上12個結算日總電能和各費率的電能數據。具有事件記錄功能。支持2個年時區、2個日時段表、8個日時段、4種費率。同時還具有紅外和RS485通訊功能，可實現遠程抄表，通訊規約遵循DL/T645-2007。其性能指標符合GB/T 17215.321-2008和GB/T18460.3-2001標準。

起動

Start

在功率因數為1.0和電流為0.4％Ib下，電能表能起動并連續記錄。

潛動

Defluction

當電能表施加參比電壓的115％而電流線路無電流時，電能表測試輸出不會產生多于一個的脈沖。

安裝、接線及測試

Installation, wiring and testing

電能表在出廠前經檢驗合格，并加鉛封，即可安裝使用。
安裝

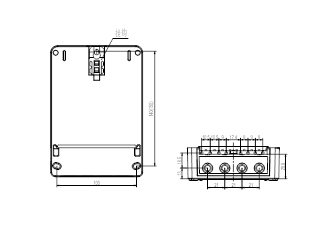

電能表應安裝在室內使用。電能表底座上端有掛鉤螺釘孔，可用掛鉤螺釘固定；電能表下部有兩個安裝孔，可以螺釘固定在接線板上；安裝電能表的底板應放在堅固耐火的墻上，建議安裝在高度為1.8米左右。電能表的安裝定位見下圖：

結構尺寸圖
